RFID–метки UHF
Радиочастотные метки сверхвысокочастотного диапазона (UHF) – от 860 до 960 Мгц имеют самую высокую дальность считывания, что делает их пригодными для идентификации объектов промышленного, складского, транспортно-логистического и торгового назначения со значительного расстояния от считывателя.
RFID-метки UHF выпускаются в виде самоклеящихся этикеток, корпусных меток из пластика для размещения на металлических поверхностях, пластиковых наклеек на автомобили и смарт-карт с одним или двумя чипами разных диапазонов. Высокочастотные метки также применяются в транспондерах для платных дорог, рамок госномера и прозрачных меток на лобовое стекло машин. Наклейка с RFID в книгах или на одежде в магазинах тоже высокочастотная, поэтому ее улавливают RFID-ворота при выходе без оплаты и “размагничивания”.
Как и остальные виды RFID-идентификаторов, высокочастотная метка состоит из чипа, антенны и корпуса, а в зависимости от используемого семейства чипов, передача данных может происходить в зашифрованном виде с помощью криптоалгоритмов или без них.
По типу электропитания выделяют пассивные, полупассивные и активные UHF-метки, последние два типа имеют встроенный в корпус источник питания, что позволяет увеличивать дистанцию считывания. Считыватель создает магнитное поле, в котором активируется метка, но для активных высокочастотных меток передача данных на ридер может происходить с колоссальной дистанции в триста метров! Соответственно, стоимость меток тоже различается.
Использование UHF RFID-меток сокращает время на инвентаризацию и учет товаров и грузов, облегчает поиск на складе конкретных товаров и упаковок, также высокочастотные самоклеящиеся метки являются частью антикражных систем.

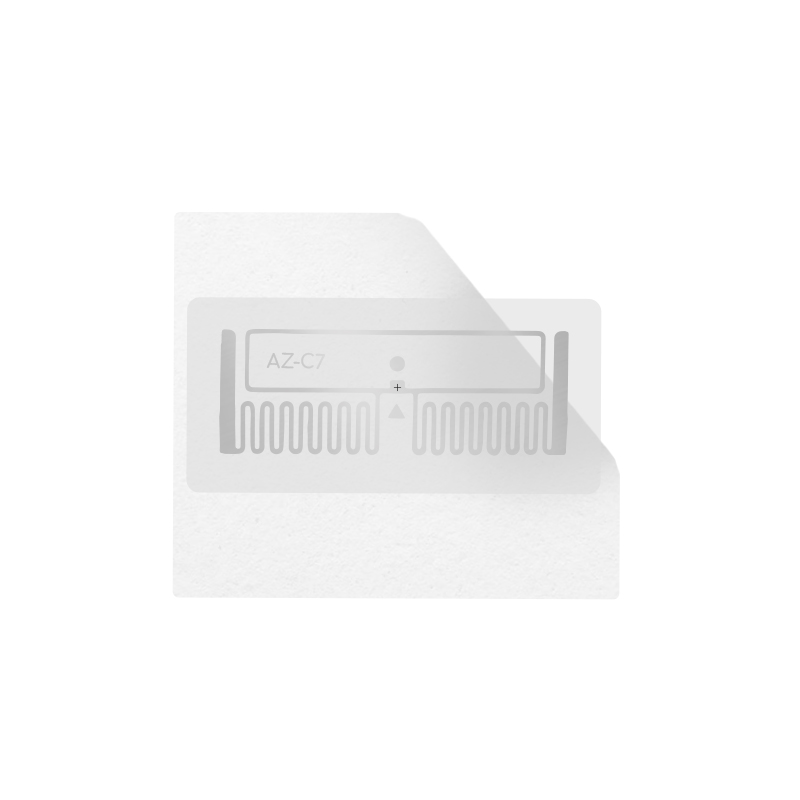

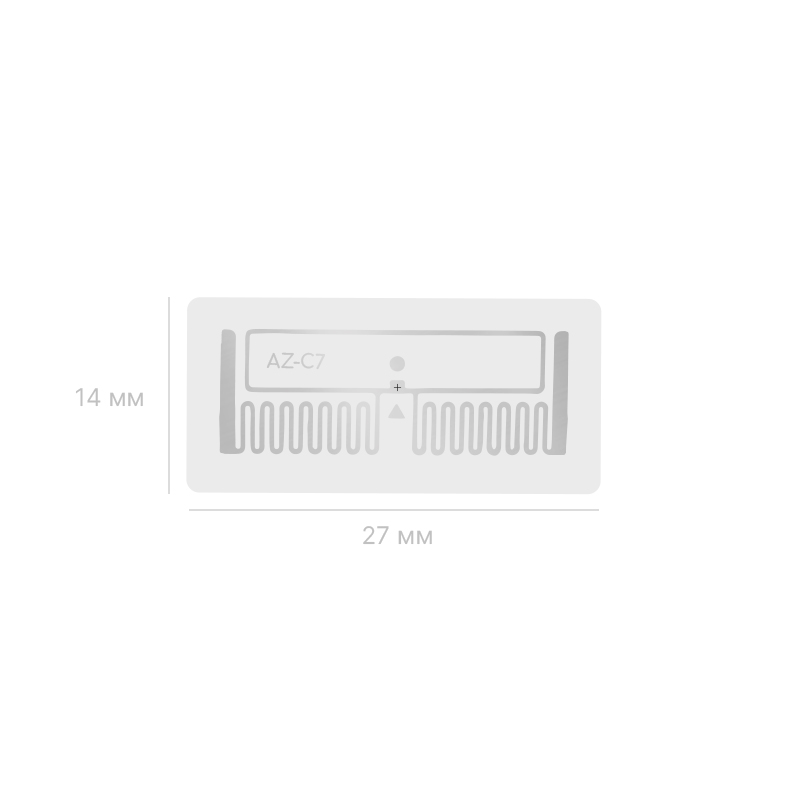

Самоклеющиеся RFID-метки UHF
Интегрированные в термотрансферную бумагу или пластик с клеевой основой и даже в ткани радиочастотные метки практичны и удобны для множества промышленных, логистических и торговых целей. Сверхвысокочастотный чип UHF внутри метки позволяет на значительном удалении считывать и находить объекты с RFID-наклейками на складе или полках магазина или идентифицировать автомобиль со стикером на лобовом стекле для авторизации транспортного средства в СКУД и поднятия шлагбаума.
Самоклеящиеся UHF-метки могут продаваться поштучно, на листах и в формате бобин (рулонов) для последующей печати на них графических данных с помощью принтера, некоторые из которых имеют функцию кодирования и программирования чипов. Можно заказать печать и кодирование у нас или выполнить это самостоятельно, купив пустые белые заготовки с клеевой основой. Метки могут быть разного формата: круглые, квадратные, прямоугольные и любые другие по форме, если это необходимо заказчику. RFID-метки UHF в виде наклеек отлично подходят для медицинских товаров и препаратов, маркировки одежды, книг, упаковок на складе маркетплейсов и в качестве бельевых меток.
Так как сам формат самоклеящейся RFID-метки не подразумевает ее переклейку, шанс умышленной переклейки меток практически минимален, что обуславливает их использование в антикражных системах. Единственное ограничение самоклеящихся RFID-меток UHF – они не подходят для металлических поверхностей.

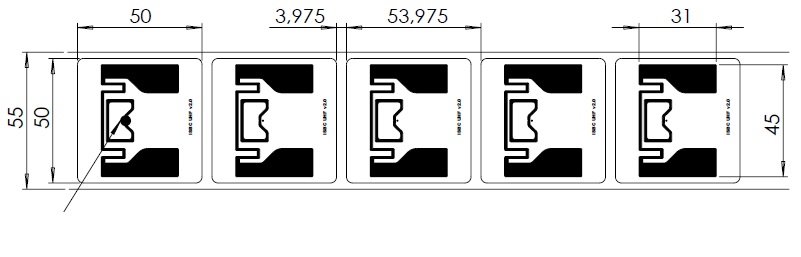

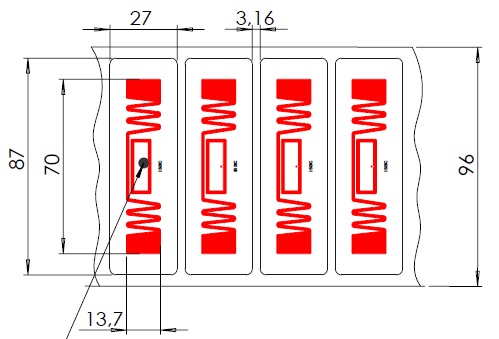

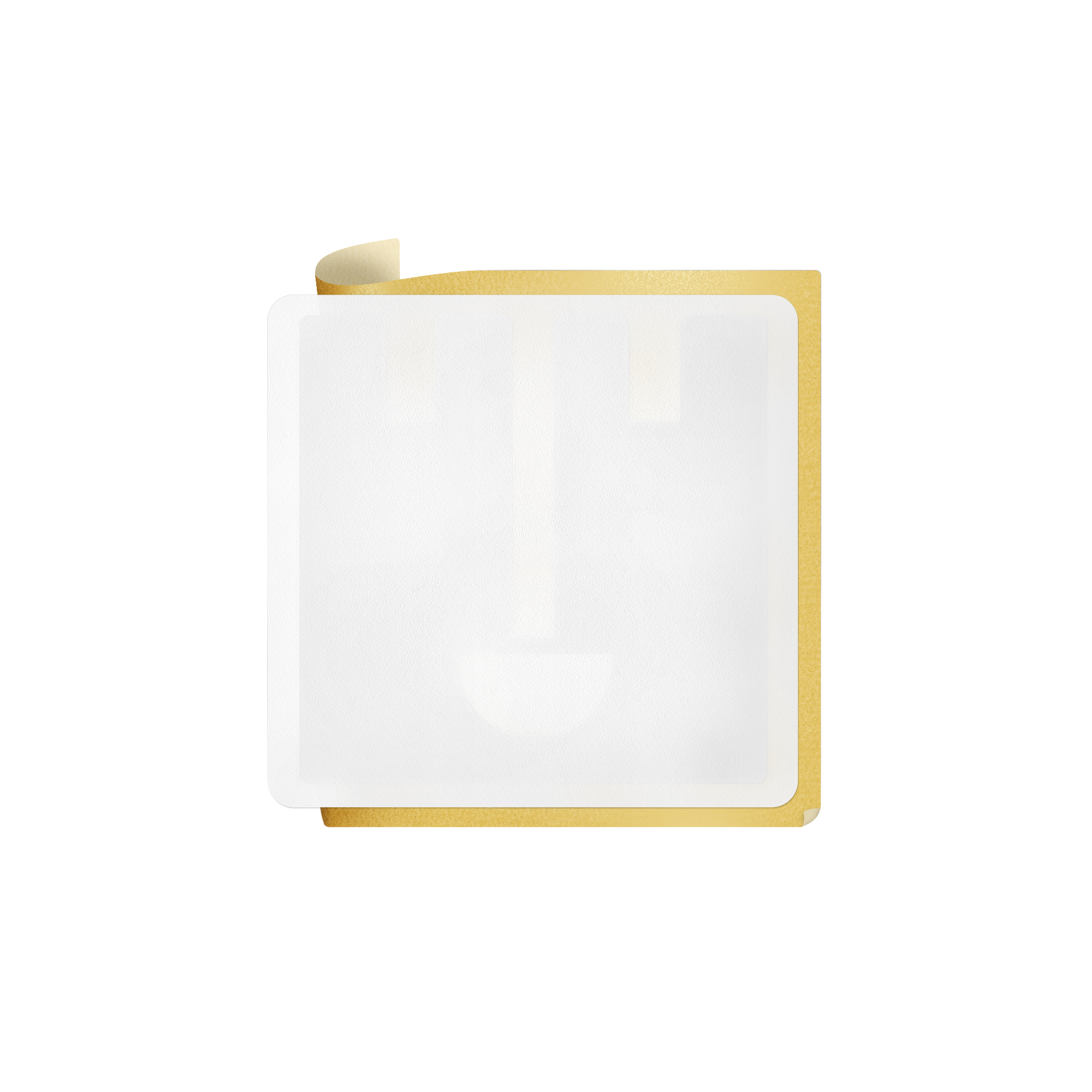

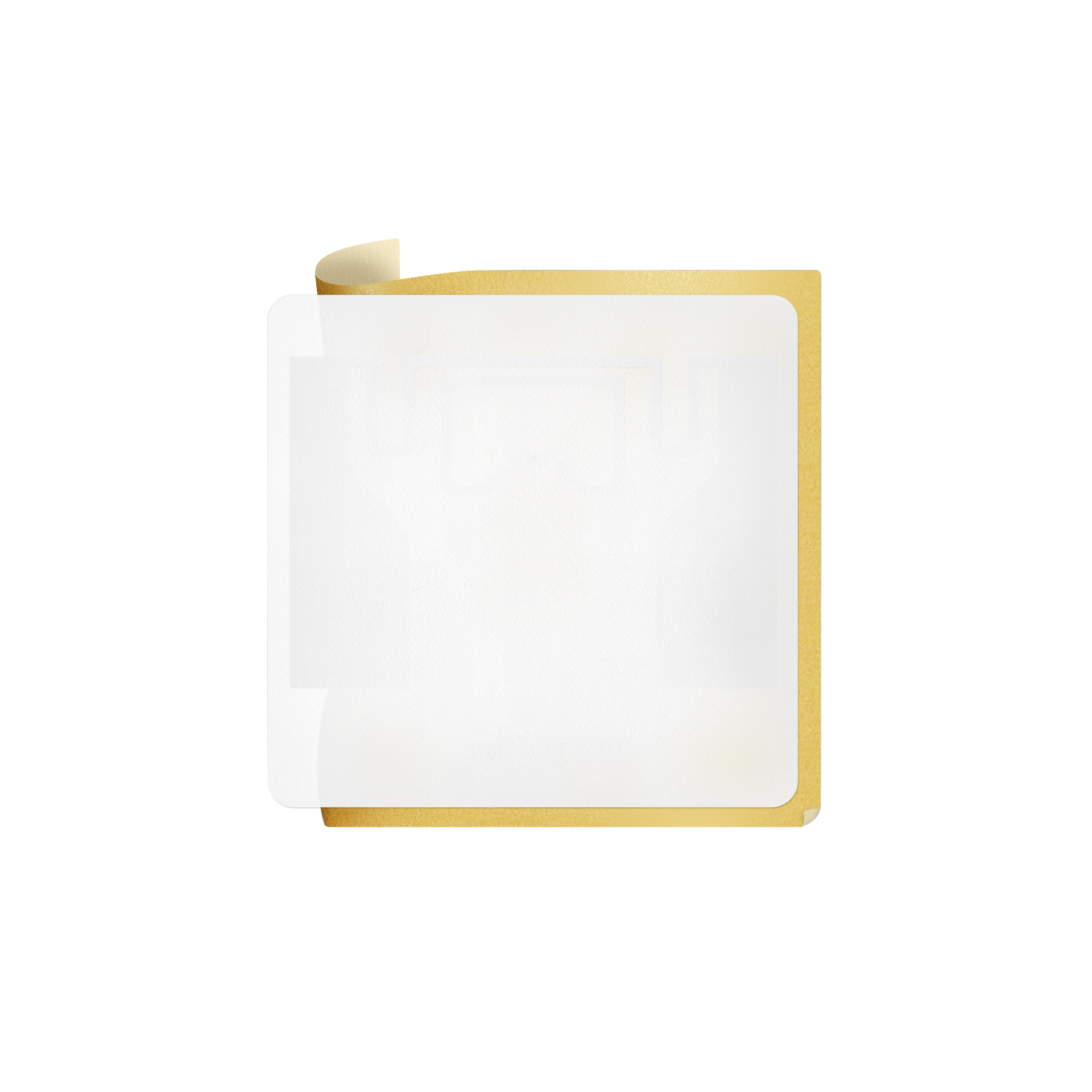

RFID-метки ISBC Labels (на бумажной, прозрачной и бесклеевой основе)

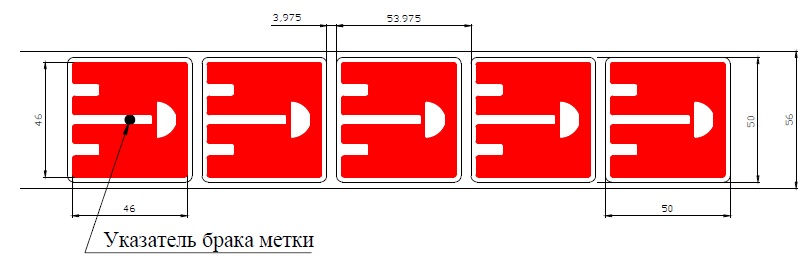

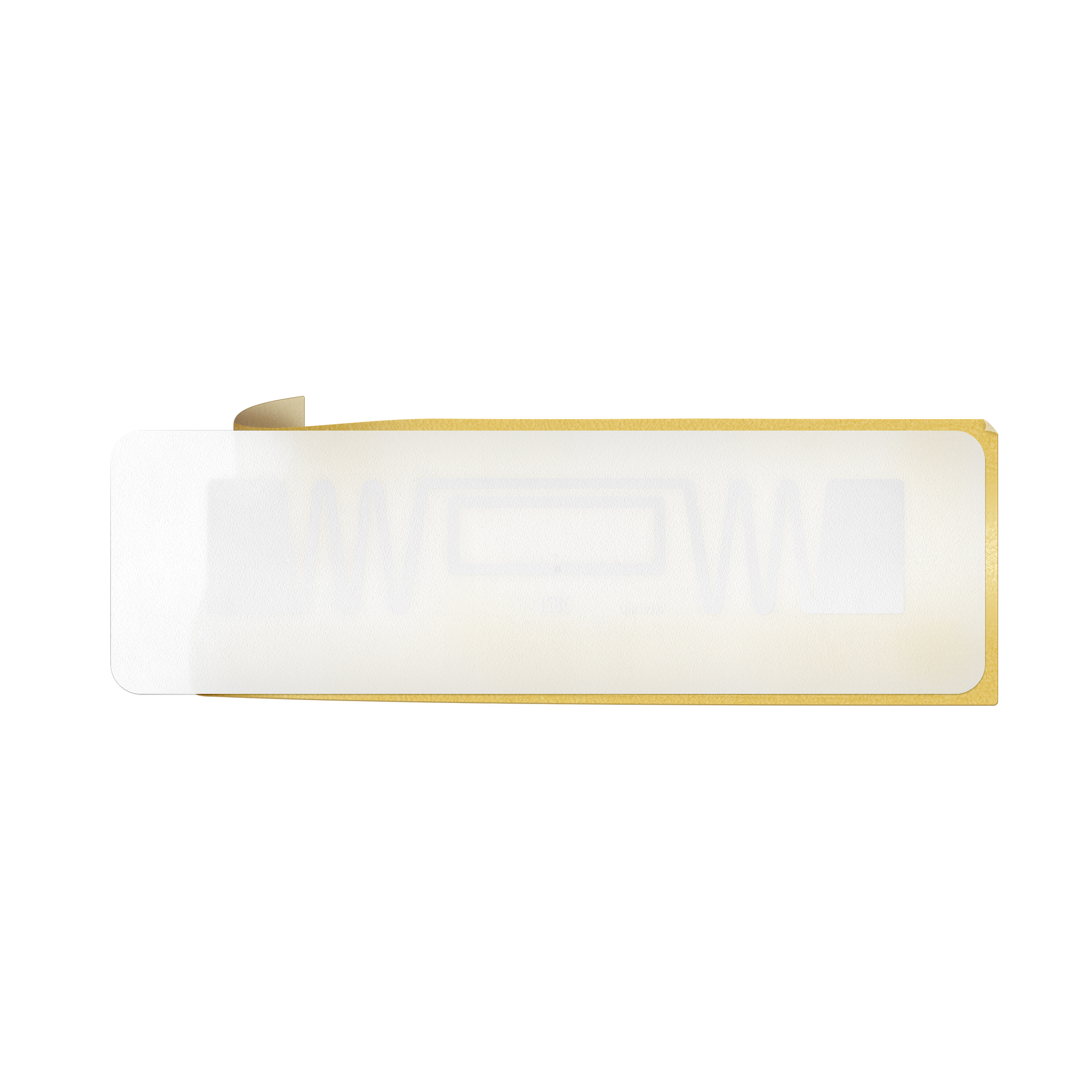

Завод ISBC производит под своим брендом самоклеющиеся сверхвысокочастотные RFID-метки с бумажной поверхностью. Метки ISBC Labels UHF с чипами UCODE 8 применяются для маркировки на неметаллических поверхностях – тонком пластике, картоне, бумаге и деревянных поверхностях.
ISBC Labels изготавливаются в форме прямоугольников и квадратов с бумажным или прозрачным основанием, а также без клеевого слоя, то есть в виде PET-пленки с интегрированным чипом UCODE 8 и антенной для работы в диапазоне UHF 865-868 МГц.
К отличительным характеристикам пассивных RFID-меток ISBC можно отнести популярные формы и размеры, высокую дальность считывания, надежный чип и устойчивую работу в широком диапазоне температур.
RFID-метки на металл в корпусе
Отдельно в ассортименте RFID-меток стоит отметить корпусные изделия для применения в тяжелой промышленности, грузовых перевозках, нефтегазовом секторе и на железнодорожном транспорте.
Особенность таких радиочастотных меток не только в наличии сверхпрочного защитного корпуса для изоляции чипа и антенны (и источника электропитания для активных и полупассивных изделий) от внешней среды и механических нагрузок, но и ферритовая подложка, отделяющая микроэлектронику от металлической поверхности, без этого считывание происходит с помехами и на меньшей дистанции.
Кроме того корпусированные метки имеют пазы для установки с помощью шурупов и саморезов, чтобы защищенная по классу IP 69 RFID-метка не сорвалась ни в условиях Крайнего Севера, ни в проливной дождь и ураганный ветер при длительной эксплуатации.

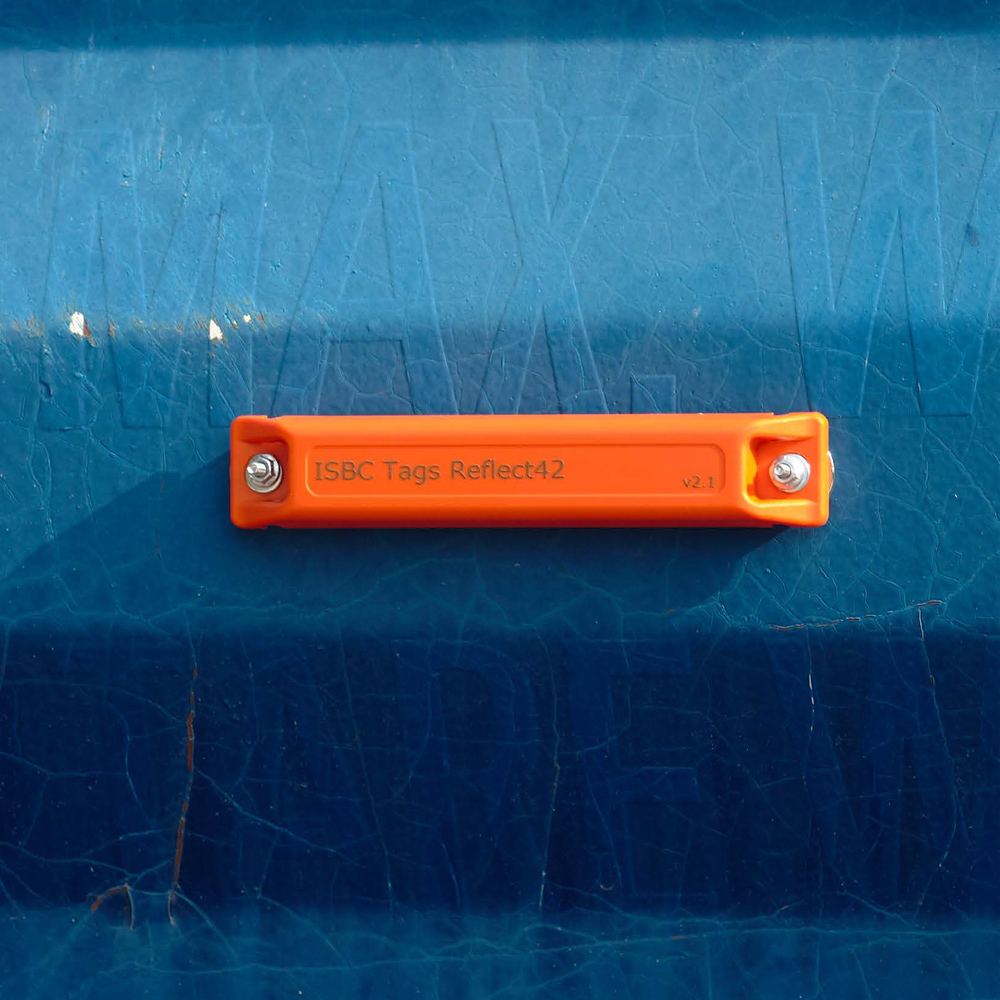

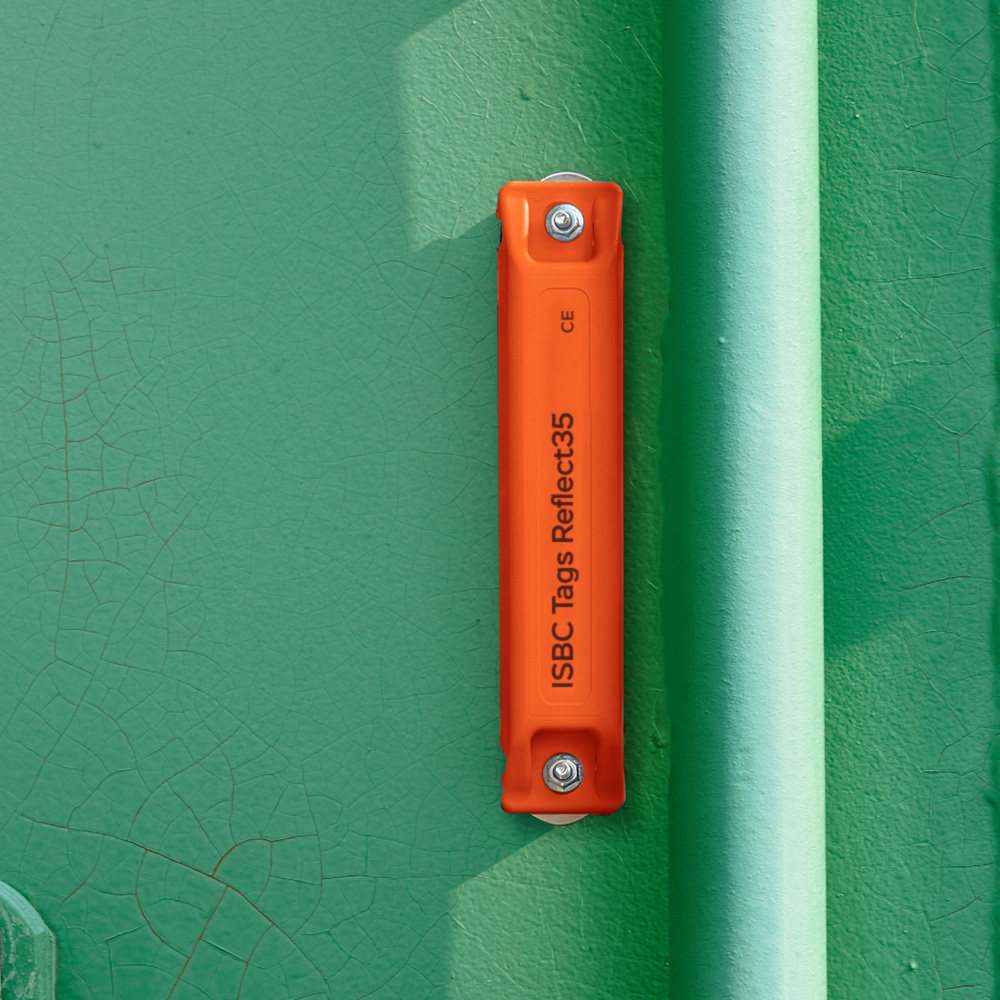

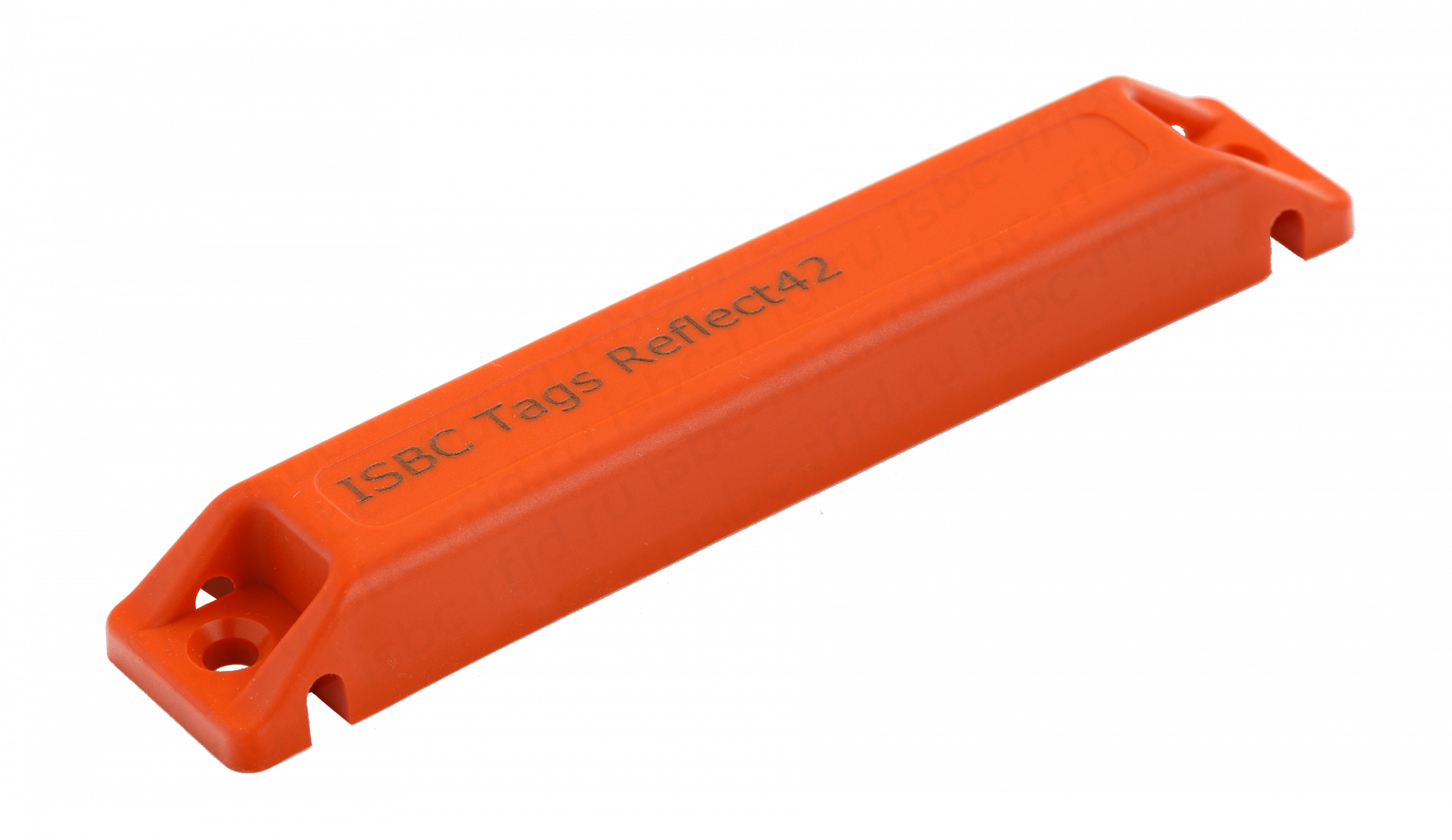

ISBC Tags Reflect
Промышленные универсальные метки дальнего считывания для использования на металлических поверхностях ISBC Tags Reflect являются одними из лучших в этом классе устройств.
Под собственной торговой маркой зеленоградский завод ISBC производит российские метки на металл в классическом оранжевом цвете или персонализированные решения в широкой цветовой гамме с нанесением изображений полимерной печатью и лазерной гравировкой согласно техническому заданию.

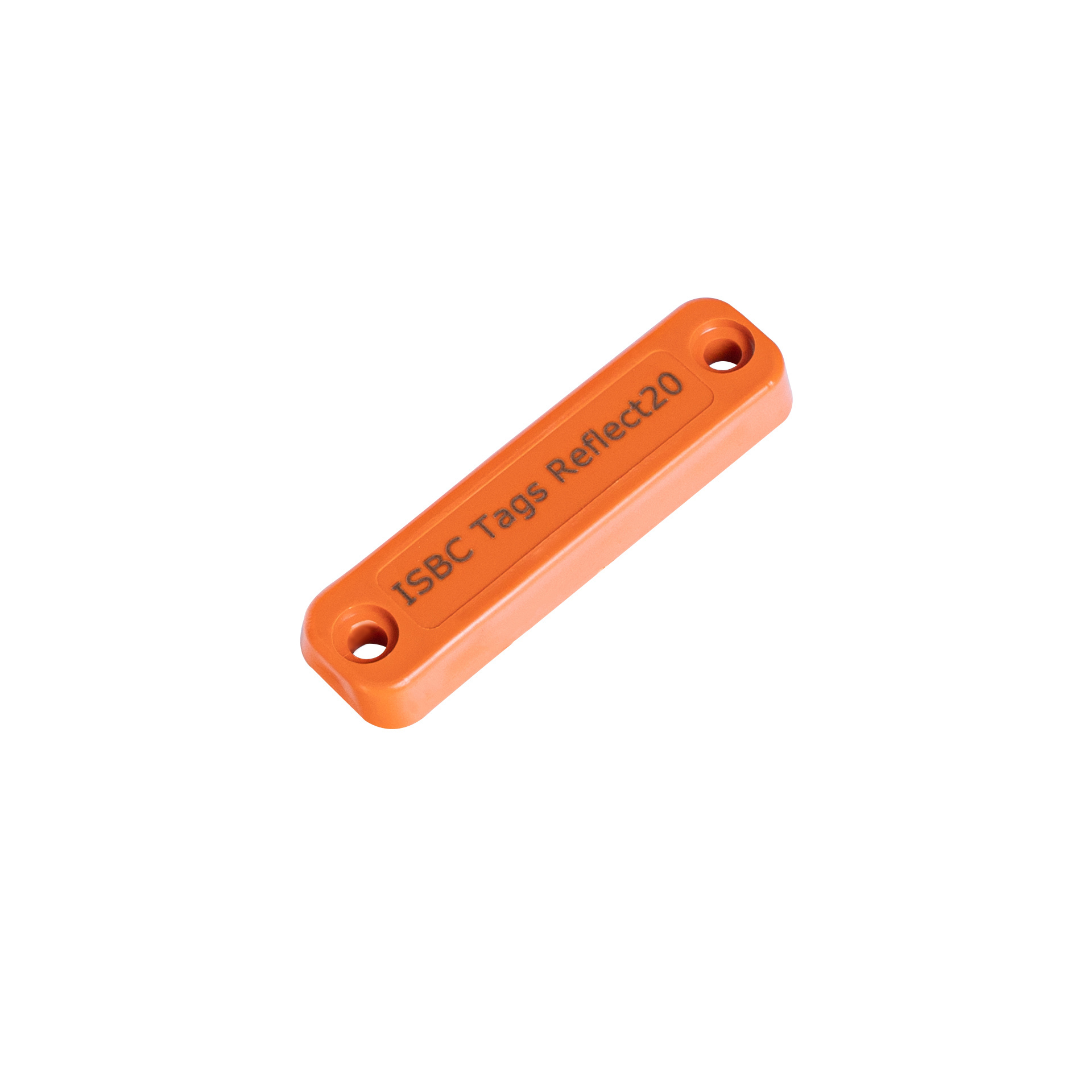

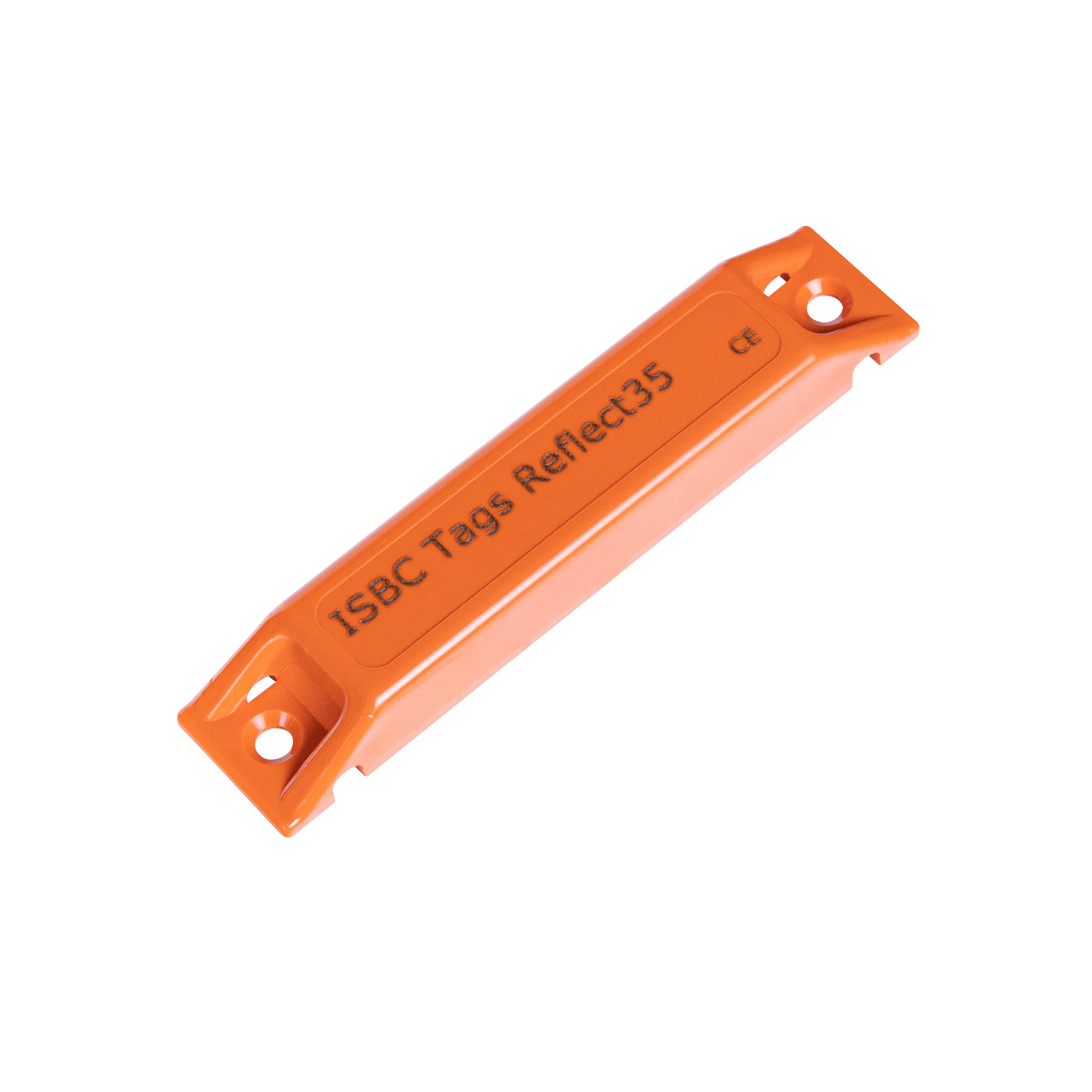

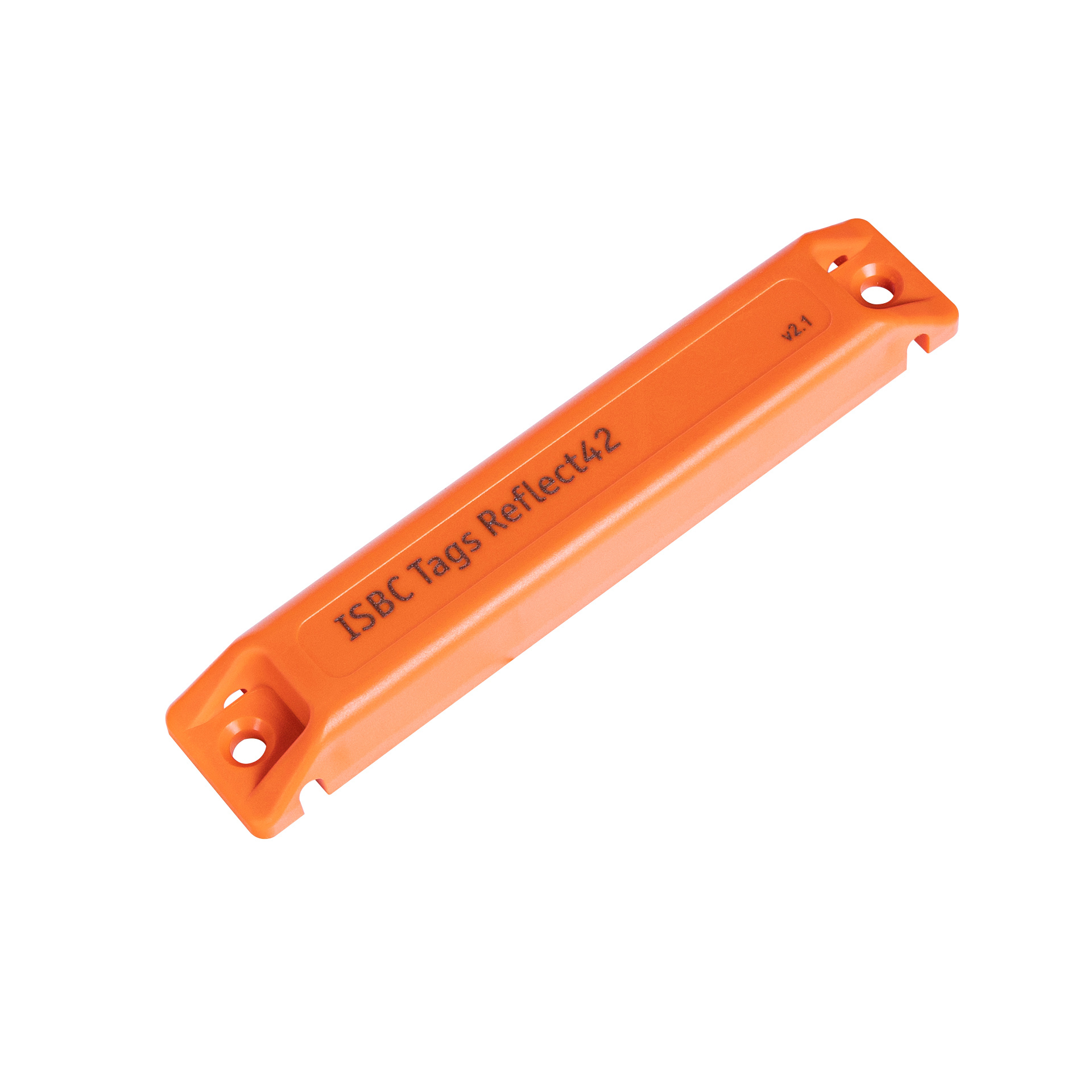

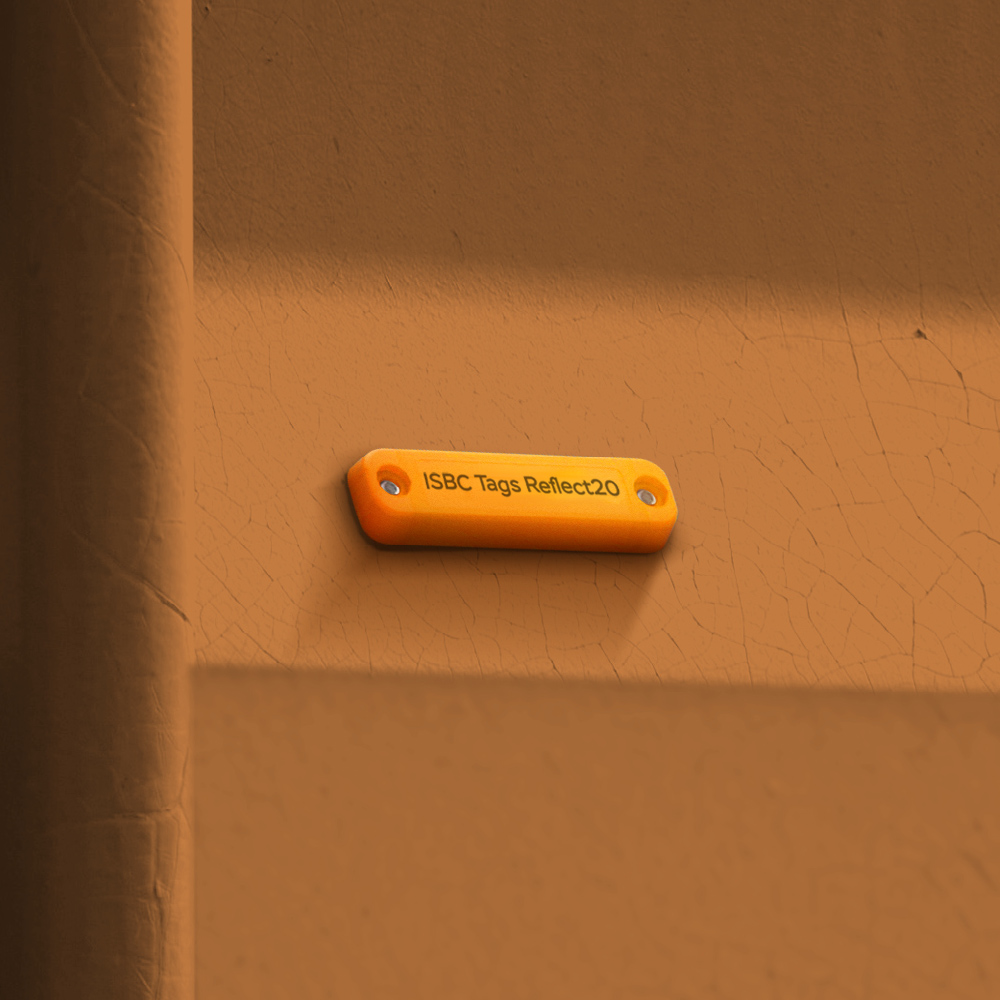

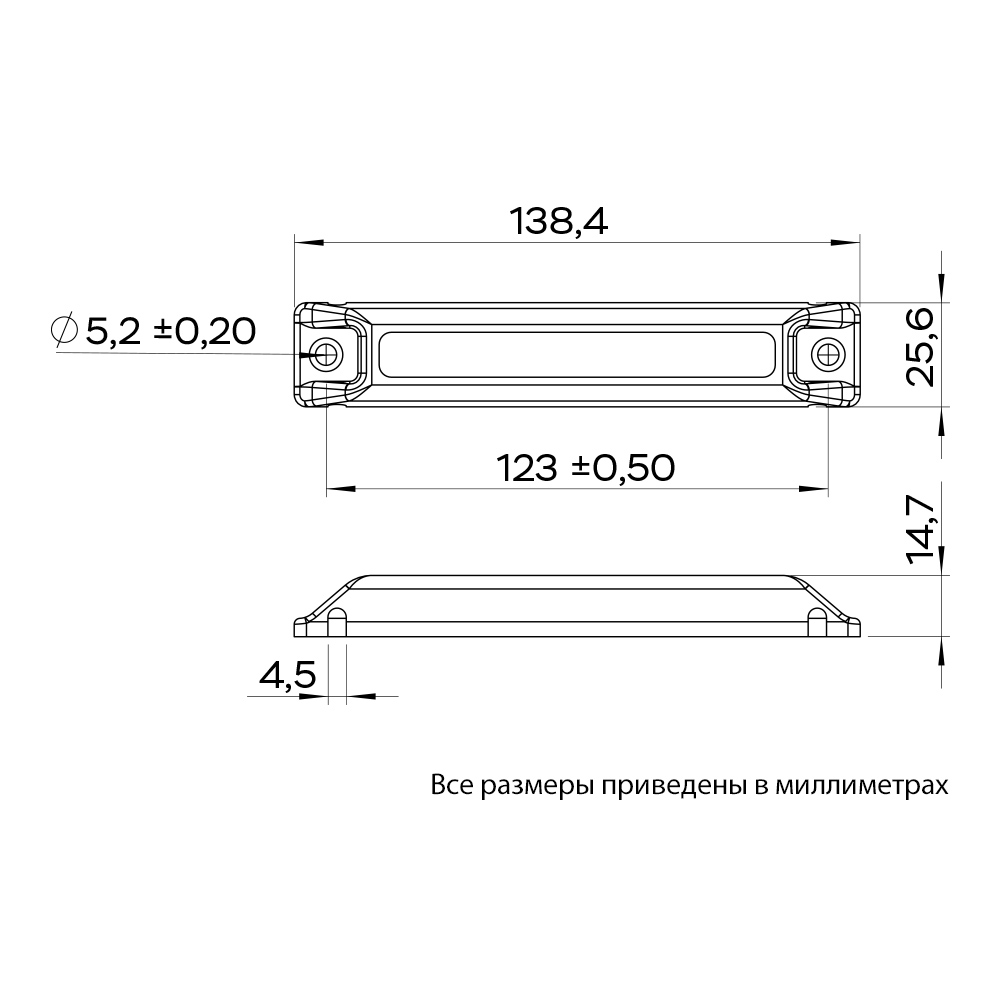

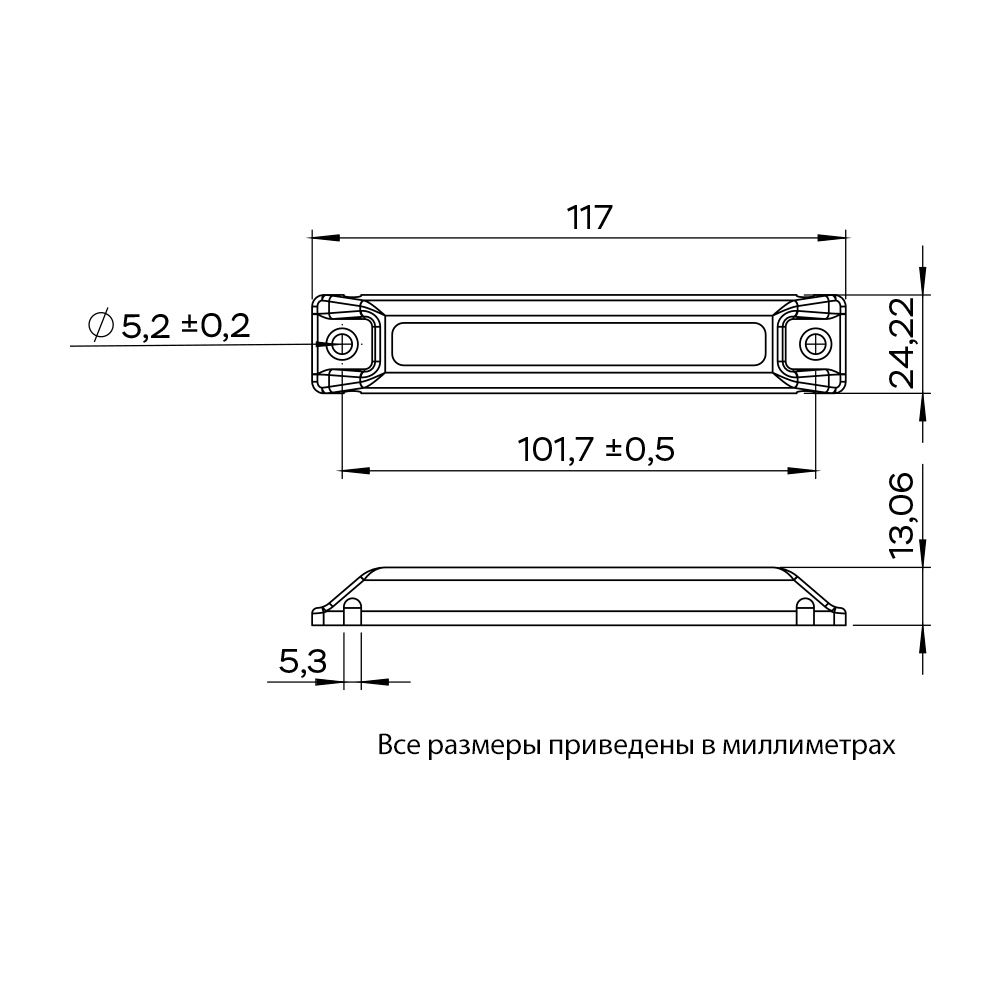

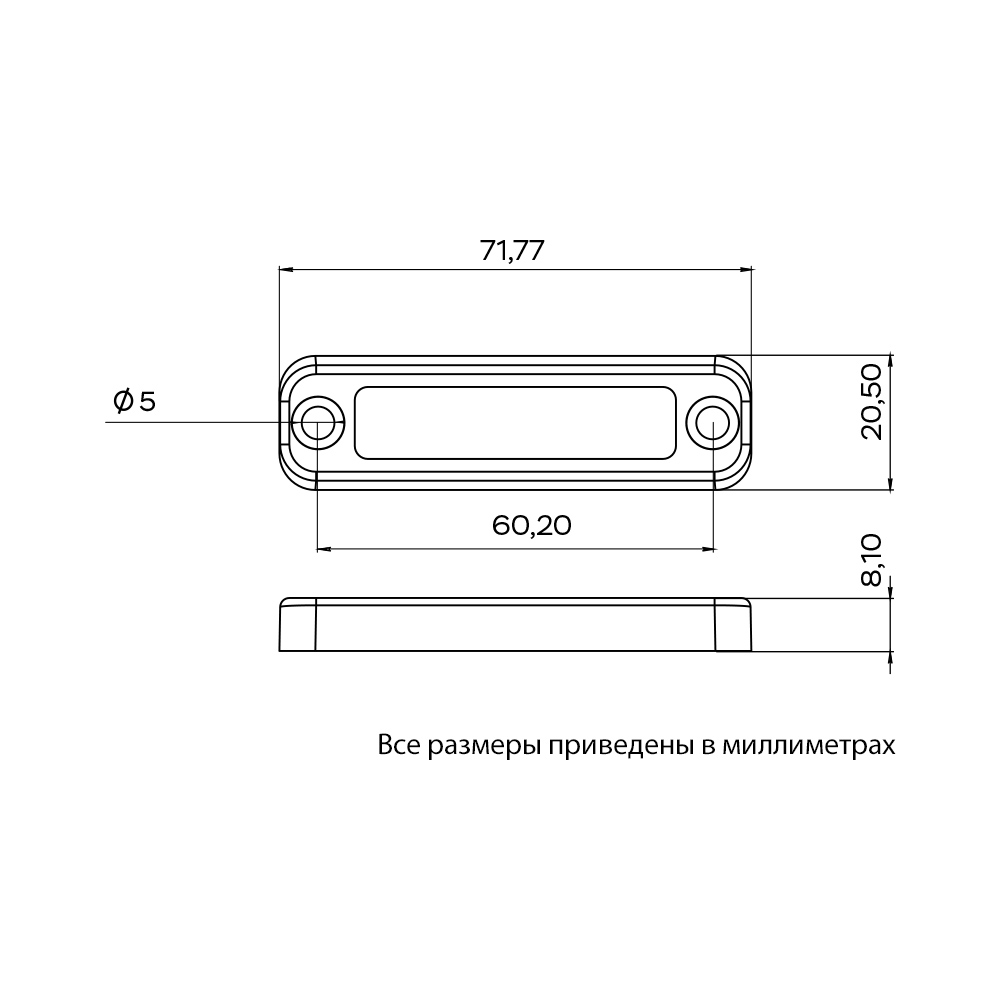

Корпусированные пассивные метки на металл отличаются сверхвысокой дальностью считывания до 42 метров или меньшей дистанцией от считывателя в зависимости от конкретной модели, что указано в индексе изделия: ISBC Tags Reflect42, Tags Reflect35, Reflect20.
UHF RFID-метки нашего завода защищены по классу IP69K: прочный корпус, защита от ультрафиолетовых лучей и химически активных воздействий кислот, бензина, масел.
Рекомендуем применять метки ISBC Tags Reflect для решения следующих задач:
- Отслеживание железнодорожного транспорта и контроль погрузочно-разгрузочных работ на железной дороге;
- Радиочастотная идентификация грузов, перевозимых тонарами и фурами в автомобильной логистике и контейнеров в морских перевозках;
- Сопровождение спецтехники при горных работах на дистанциях более 30 м;
- Инвентаризация дорожной инфраструктуры;
- Маркировка и идентификация металлических труб для нефтегазовой отрасли и добывающей промышленности;
- Авиационная промышленность и авиаперевозки;
- Радиочастотный контроль и мониторинг грузового и специального транспорта, учет запчастей;
- Задачи радиочастотной идентификации объектов в условиях Крайнего Севера и Арктики.
Кейсы использования корпусных RFID-меток на металл в реализованных проектах ISBC
- ЗАО «Измерительная техника» – Бесконтактная идентификация грузового транспорта.
- Нефтегазовый сектор – Дальняя идентификация парка автомобилей с наливным грузом с дистанции около 35 метров (название компании под NDA).
- Железнодорожные перевозки – RFID метки для идентификации имущества компании (NDA).
RFID-метка для автомобиля
Метки для машин – это частный случай радиоэлектронной идентификации объектов (Object ID). В качестве уникального дистанционного идентификатора транспортного средства может выступать UHF RFID транспондер (удобный способ оплаты скоростных магистралей или платных парковок офисных центров), смарт-карта с чипом диапазона UHF, прозрачная RFID-наклейка на лобовое стекло, пластмассовый шильдик для авто, метка для установки на фару или RFID-рамка госномера машины с встроенной меткой.

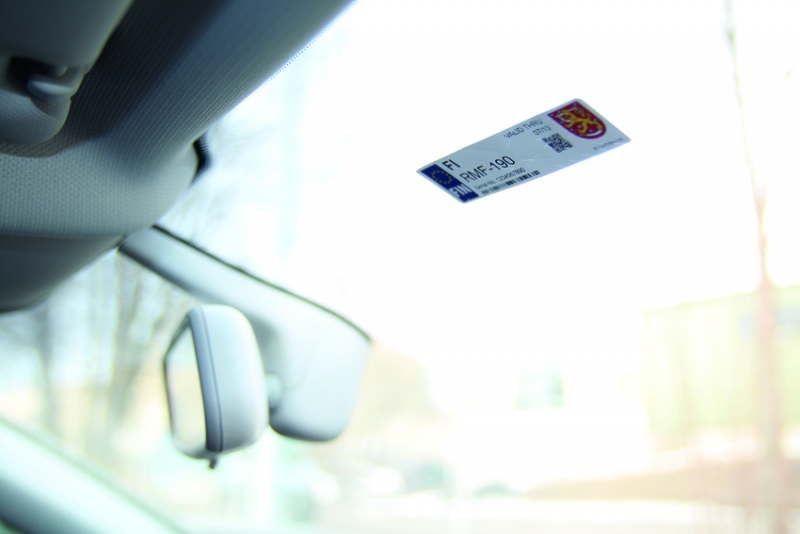

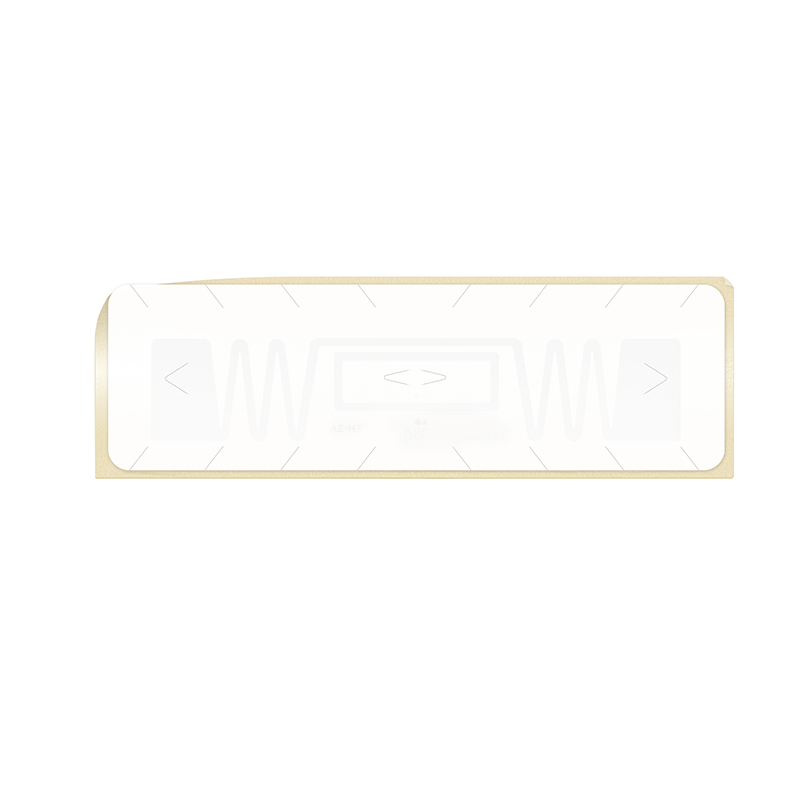

RFID-метка на лобовое стекло

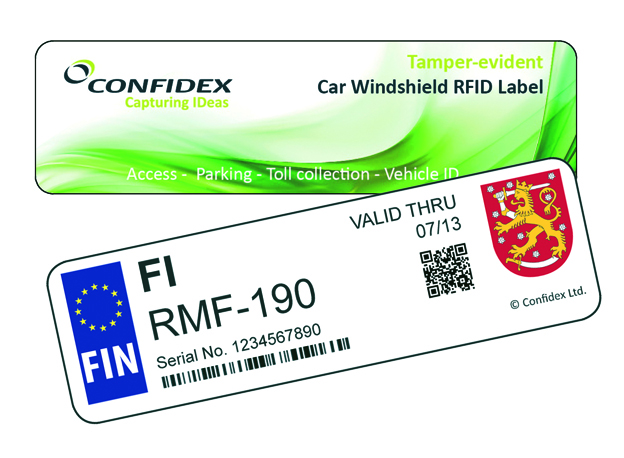

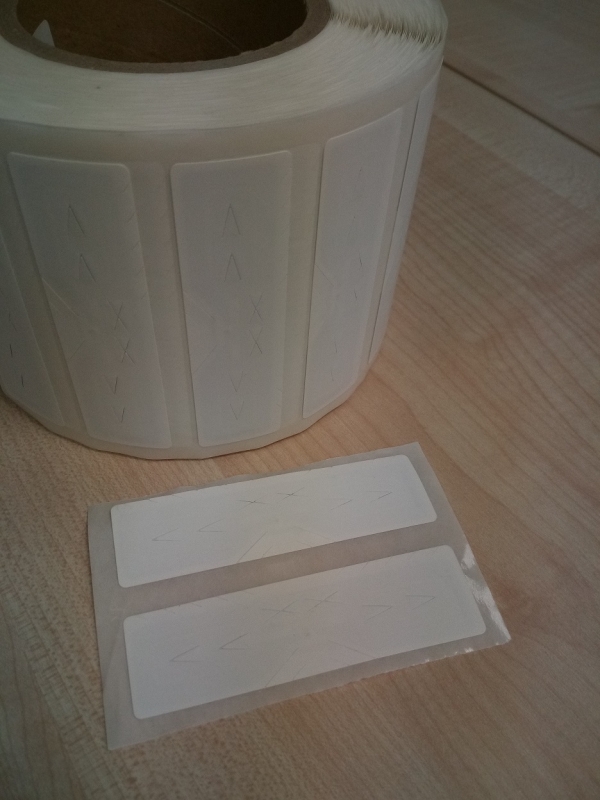

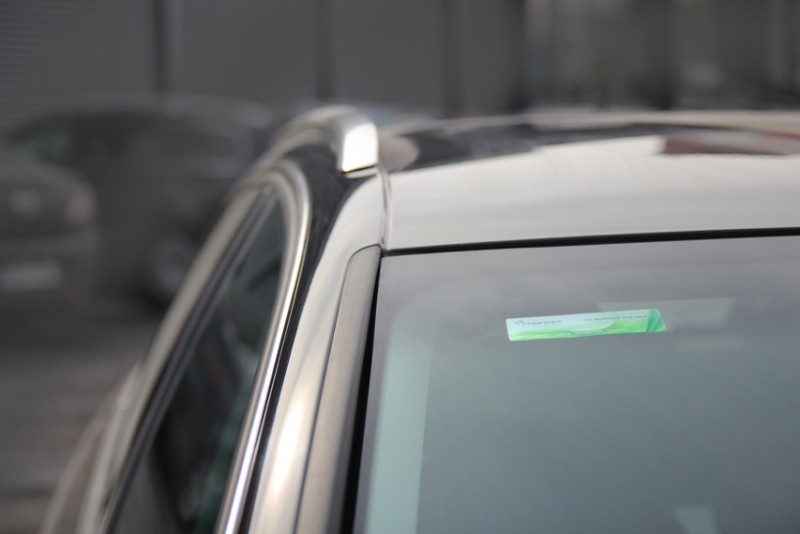

Наиболее распространенный и доступный способ получить доступ к территории, оснащенной системой АвтоСКУД – метка на лобовое стекло автомобиля. Достаточно подъехать к шлагбауму или воротам и дождаться считывания идентификатора, например, с Confidex Windshield Label. Такой способ подходит для выдачи постоянных пропусков сотрудникам фирм и жильцам многоквартирных домов.
А вот гостевые пропуска для автомобилей удобнее выпускать в формате привычных смарт-карт с недорогими чипами MIFARE и Em-Marine или c более редкими сверхвысокочастотными картами, если нет контактной площадки, чтобы приложить или вставить смарт-карту в считыватель.

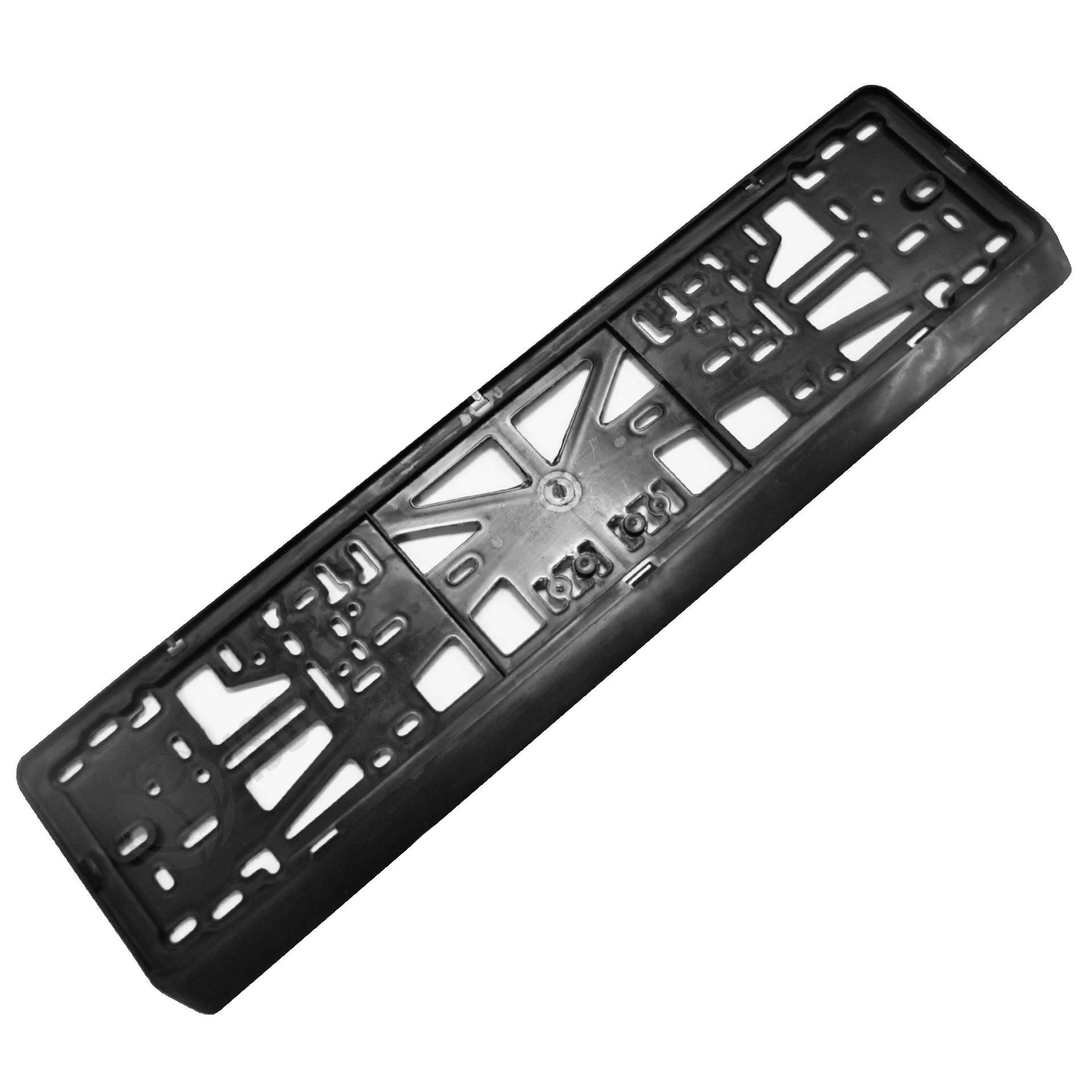

RFID-рамка госномера машины
UHF RFID-метка ISBC TAGS ReflectCar20 является собственной разработкой завода ISBC и подходит для автомобилей с атермальными стеклами или сеткой обогрева стекла, которые мешают дистанционному считыванию. Наши эксперты сталкивались с жалобами клиентов на неуверенное считывание меток у небольшого количества автомобилей и после изучения условий, приходили к выводу, что металлизированные прозрачные пленки и нити обогрева препятствуют работе RFID-меток на лобовом стекле.
ISBC TAGS ReflectCar20 – это стандартная рамка номерного знака, но в ее нижней части находится RFID-метка и специальный отражатель сигнала, который позволяет метке реагировать на магнитное поле считывателя при любом положении RFID-антенны. Метка запечатывается защитным компаундом для защиты от воздействия внешней среды.
Рамка номерного знака расположена снаружи салона, между антенной и меткой нет препятствий, благодаря чему считывание данных осуществляется уверенно с более длинной дистанции.
RFID-рамка госномера машины поставляется в черном цвете и без рекламы, что позволяет использовать ее на любом автомобиле, в том числе премиального сегмента.
