Индукционные петлевые детекторы используются в системах управления дорожным движением для сбора данных о транспортных средствах, проезжающих через петлю. Эти данные могут использоваться для контроля трафика, управления светофорами, расчета пропускной способности и т.д.

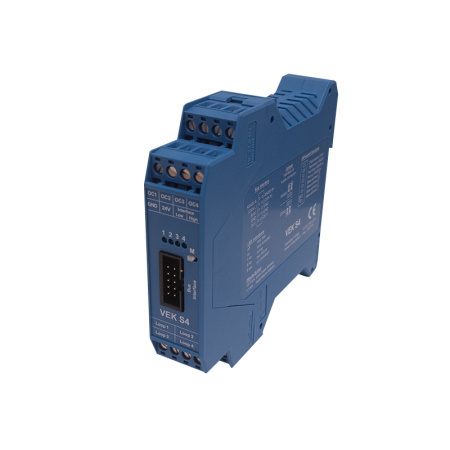

4-канальный индукторный детектор петли FEIG VEK S4 является надежным и точным решением для сбора данных о транспортных средствах. Он обеспечивает высокую скорость измерения, широкий диапазон измерений и высокую точность классификации транспортных средств.
FEIG VEK S4 подходит для следующих категорий пользователей:
- Организации, ответственные за контроль и управление дорожным движением, такие как департаменты транспорта, дорожные управления и т.д.
- Предприятия, расположенные в непосредственной близости от дорог, такие как торговые центры, аэропорты и т.д.
FEIG VEK S4 может использоваться для следующих целей:
- Контроль трафика, например, для определения интенсивности движения, выявления заторов и т.д.
- Управление светофорами, например, для оптимизации работы светофоров и снижения заторов.
- Расчет пропускной способности, например, для оценки эффективности дорог и инфраструктуры.
- Классификация транспортных средств, например, для выявления опасных транспортных средств или транспортных средств, нарушающих правила дорожного движения.
- Другие задачи, связанные с управлением дорожным движением.
FEIG VEK S4 имеет следующие технические характеристики
4-канальный индуктивный петлевой детектор для определения скорости и класса транспортного средства в пластиковом корпусе для прямого монтажа на DIN-рейку.
Специальные функции
- Определение скорости транспортного средства
- Определение длины транспортного средства
- Классификация транспортных средств с системой двойного контура для двух полос движения
- Классификация транспортных средств и передача данных в соответствии с директивами TLS в классах 8+1
- Обнаружение транспортных средств в обоих направлениях
- 4 выхода с открытым коллектором с возможностью выбора функции
- Непрерывная регулировка дрейфа частоты
- Простая установка
- Высокая надежность, экстремально высокий показатель MTBF
Индукционные петлевые детекторы FEIG для контроля и управления дорожным движением
- Возрастающая интенсивность движения, динамичные транспортные потоки и, в особенности, чрезвычайно возрастающая пиковая нагрузка на дороги - вот задачи, которые необходимо решить для оптимального управления транспортным потоком.
- 4-канальные детекторы FEIG VEK S4 специально разработаны для использования в системах управления дорожным движением и надежно собирают все необходимые данные об автомобиле для полной оценки: скорость, длина, классификация по категориям 8 + 1, временные интервалы разрыва и состояние шлейфа.
- FEIG также предоставляет бесплатную программу настройки и диагностики через RS485. Все детекторы FEIG сертифицированы Федеральным научно-исследовательским институтом автомобильных дорог (BASt).
Дополнительные функции
- Связь через интерфейс RS485 или CAN
- Расширенные настройки с помощью программного инструмента S4 COM
- Высокоскоростные выходы с открытым коллектором
- Автоматическая настройка системы непосредственно после включения питания
- Гальваническая развязка между электроникой детектора
- Регулировка чувствительности независимо от индуктивности контура
- Непрерывная регулировка дрейфа частоты во избежание влияния окружающей среды
- Быстрое время отклика
- Питание, связь и синхронизация нескольких детекторов VEK S4 через плоский ленточный кабель
Корпус
- Полиамид PA 6.6, синий
- Размеры (ш x в x г) 22,5 мм x 99 мм x 114,5 мм
- Вес 165 г
- Тип защиты IP30
Напряжение питания
- 12 - 24 В постоянного тока +/-20 % (SELV в соответствии с EN60950-1)
- Потребляемая мощность: тип. 0,9 Вт / макс. 1.2 W
Диапазон температур
- Эксплуатация -20 °C до 70 °C
- Хранение -40 °C до 85 °C
Клеммы
- Штекерные клеммы 4-контактные
- 0,2-2,5 мм2 (AWG 24-14)
Передний ленточный кабель
- 10-контактный штекер IDC
RS485
- Протокол VEK S4 (опция: SiTOS)
- Протокол VEK S3 и протокол VEK S3 TLS
- 2400, 4800, 9600, 19200, 38400 бод
CAN
- CANopen, коммуникационный профиль CiA DS-301
- 100, 125, 250, 500, 800, 1000 кБит/с
Адрес устройства
- DIP-переключатель 4 бита (+ Adr.-Offset)
Характеристики петли
- Каналы шлейфа 4 (мультиплексирование, цикл 2 мс на канал)
- Кабель питания шлейфа до 300 м
- Диапазон индуктивностей 25 - 1200 мкГн (рекомендуется 80 - 300 мкГн)
- Рабочая частота 30 - 140 кГц (5 частотных диапазонов)
- Сопротивление шлейфа макс. 25 Ω (включая питающий шлейф)
- Гальваническая развязка входов шлейфа (1 кВ), газовый разрядник 90 В на заземляющий контакт
- Геометрия шлейфа
- Макс. расстояние между головками 650 см
- Макс. длина шлейфа 400 см (рекомендуется шлейф TLS тип 2)
